Kampen om millimeterne på flate tak

Kompakte flate tak stiller høye krav til prosjektering. Konstruksjonen skal håndtere norsk nedbør, snølast, temperaturvariasjoner og sikker avrenning, samtidig som den må oppfylle krav til energi, fuktsikkerhet, lufttetthet og brann. Når taket ligger nær en maksimal gesimshøyde, blir hvert isolasjonssjikt viktig. En forskjell på 100 til 150 millimeter kan avgjøre om prosjektet holder seg innenfor reguleringsplanen, eller om brystninger, dørterskler og beslag må bygges høyere.

Valget mellom mineralull og PIR handler derfor ikke bare om pris per kvadratmeter. Det handler om total byggehøyde, detaljløsninger, arbeidsflyt og hvor robust taket blir over tid. For prosjekterende, entreprenører og taktekkere kan en gjennomtenkt kombinasjon av materialer gi både riktig U-verdi og en slankere konstruksjon. PIR kan være særlig nyttig rundt parapeter, dører, sluk og andre steder der tykkelsen ikke kan økes uten at resten av bygget påvirkes.

Forstå lambdaverdiens betydning for takhøyden

Lambdaverdien, eller varmeledningsevnen, beskriver hvor lett varme beveger seg gjennom et materiale. Jo lavere lambdaverdi, desto bedre isolerer materialet ved samme tykkelse. Vanlig steinull og glassull ligger ofte omkring 0,034 til 0,040 W/mK, mens PIR-plater i mange konstruksjoner ligger omkring 0,021 til 0,026 W/mK. Den konkrete dimensjonerende verdien må alltid hentes fra produktets ytelseserklæring og aktuell dokumentasjon, men forskjellen er stor nok til å få direkte betydning for takhøyden.

Prinsippet er enkelt. Dersom to materialer skal gi omtrent samme varmemotstand, må materialet med høyere lambdaverdi normalt bygges tykkere. Varmemotstanden beregnes forenklet som tykkelse dividert på lambdaverdi. En PIR-plate med lambdaverdi 0,022 W/mK gir derfor en varmemotstand på omtrent 5,0 m²K/W ved 110 mm tykkelse. Mineralull med lambdaverdi 0,037 W/mK trenger rundt 185 mm for å gi tilsvarende motstand, før kuldebroer, sjiktmotstander og øvrige konstruksjonsforhold tas med.

Varmetapet gjennom taket avgjøres av materialets termiske egenskaper, der en lavere lambdaverdi gjør det mulig å bygge vesentlig slankere sjikt. I praksis betyr det at PIR kan frigjøre høyde til falloppbygging, membran, beslag og tekniske føringer. Det kan også gi bedre margin rundt takdører og overganger til fasaden.

• Lav lambdaverdi: mindre isolasjonstykkelse for samme varmemotstand.
• Høyere lambdaverdi: større sjikttykkelse, men ofte gode egenskaper innen brann, lyd og tilpasning.
• Kritiske detaljer: parapeter, sluk, terskler og gesimsbeslag får størst gevinst av tynne, effektive plater.
• Prosjekteringskrav: beregningen må baseres på dokumenterte produktverdier, ikke bare en generell katalogverdi.

Det er viktig å skille mellom materialets lambdaverdi og hele takets U-verdi. U-verdien påvirkes også av kuldebroer, innfestinger, bjelker, gjennomføringer, fallisolasjon og varme overganger mot vegg. En tynn PIR-løsning er derfor ikke automatisk riktig uten en komplett varmeteknisk vurdering. Likevel gir materialets høye termiske effektivitet et langt større handlingsrom når gesimshøyden er fastlagt.

Materialteknologien bak lukket cellestruktur og PIR

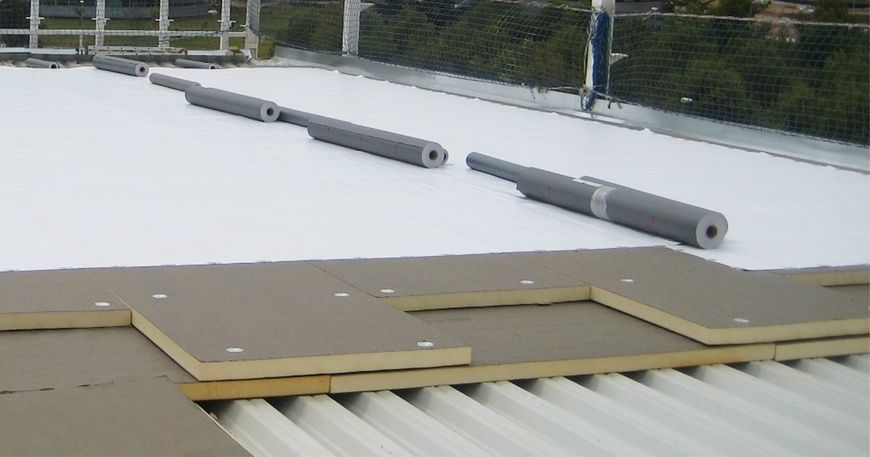

PIR er en videreutviklet polyuretanbasert isolasjon der polyisocyanuratstrukturen dannes gjennom en kjemisk reaksjon mellom isocyanat og polyoler. Under produksjonen ekspanderer materialet og danner et stivt skum med svært mange små, lukkede celler. Platene leveres ofte med aluminiumsfolie eller annen overflatekledning, og skjøtene må tilpasses den aktuelle konstruksjonen med riktige produkter for tetting og innfesting.

Den lukkede cellestrukturen begrenser luftbevegelse og fuktopptak sammenlignet med åpne, fiberrike materialer. Platene har også høy trykkfasthet i forhold til egen vekt, noe som er nyttig i takflater som skal tåle montering, servicegang og belastninger fra overliggende sjikt. Isolasjonsplater basert på polyisocyanurate har derfor fått en sentral rolle i kompakte takkonstruksjoner der lav vekt og høy isolasjonsevne skal kombineres.

PIR har likevel ikke samme fleksibilitet som mineralull. Plater må skjæres nøyaktig, og åpninger, skjøter og gjennomføringer må behandles slik at luftlekkasjer og kuldebroer ikke oppstår. Mineralull kan være enklere å tilpasse rundt uregelmessige detaljer og gir ofte bedre lydabsorpsjon. Materialvalget bør derfor vurderes sammen med brannstrategi, lydkrav, fuktforhold og hvordan taket faktisk skal bygges.

Konkret sammenligning av isolasjonstykkelse for å nå TEK17

For yttertak omtales ofte U-verdier omkring 0,13 til 0,18 W/m²K i forbindelse med energikrav og ulike bygningskategorier. Den nøyaktige løsningen må fastsettes gjennom prosjektets energiberegning og krav til samlet energiramme. TEK17 er ikke bare et krav om en bestemt isolasjonstykkelse. Det er en helhetlig forskrift der byggets energiytelse, lufttetthet, kuldebroer, vinduer, ventilasjon og oppvarming inngår i vurderingen.

Et forenklet eksempel viser hvorfor PIR kan være avgjørende når høyden er knapp. For en målrettet U-verdi nær 0,13 W/m²K kan en kompakt takkonstruksjon med mineralull på 0,037 W/mK trenge omkring 280 til 320 mm isolasjon, avhengig av øvrige sjikt og kuldebroer. En løsning med PIR på 0,022 W/mK kan i samme størrelsesorden kreve omkring 170 til 200 mm. Det gir potensielt mer enn 100 mm innsparing, men tallene er illustrerende og må kontrolleres med beregning for det valgte produktet og taksystemet.

Tabellen viser ikke en ferdig dimensjonering. Produktets deklarerte lambdaverdi kan variere, og konstruksjonen kan få betydelige kuldebroer ved mekanisk innfesting, bjelker og gjennomføringer. Fallisolasjon må dessuten beregnes slik at den tynneste delen av taket fortsatt oppfyller kravene. På et flatt tak kan høydeforskjellen mellom høyeste og laveste punkt bli stor dersom fallet etableres med kiler eller varierende isolasjonstykkelser.

Vekten er også relevant. Mineralull kan gi høyere permanent last når store tykkelser legges over betong eller trekonstruksjoner. PIR gir lavere egenvekt, men krever kontroll av trykkfasthet, punktlaster og kompatibilitet med membran og overliggende sjikt. Ved rehabilitering bør bæreevnen vurderes før materialskiftet bestemmes.

Fuktmekanikk og brannsikkerhet i kompakte takflater

Et kompakt tak er normalt uluftet, og isolasjonen ligger over den bærende konstruksjonen med dampsperre på varm side og taktekking eller membran på utsiden. SINTEF Byggforsk fremhever at oppbygningen må prosjekteres som et samlet system, med riktig fall, sikker avrenning, korrekt plassering av sluk og gjennomtenkte detaljer ved kanter og gjennomføringer. Detaljert veiledning finnes i SINTEF Byggforsk om kompakte tak.

Dampsperren er avgjørende fordi et kompakt tak har begrenset uttørkingskapasitet. Varmluft innenfra kan transportere fukt gjennom små utettheter, og fukt som blir innestengt mellom tette sjikt kan tørke svært langsomt. Skjøter, oppkanter, rørgjennomføringer og tilslutninger mot vegg må derfor være lufttette, ikke bare visuelt dekket. Ved rehabilitering er det en vanlig feil å fylle eksisterende hulrom uten å undersøke om taket tidligere var ventilert. Da kan en ventilert konstruksjon i praksis bli omgjort til et fuktfangende kompakt tak.

• Kontroller eksisterende fukt, treverk og dampsperre før etterisolering.
• Plasser dampsperren sammenhengende på varm side av isolasjonen i en kompakt konstruksjon.
• Unngå treverk som ligger innkapslet i isolasjonen uten dokumentert fuktteknisk løsning.
• Sørg for fall mot sluk og sikre avrenning også ved snø, is og midlertidig blokkering.
• Tett alle skjøter, kanter og gjennomføringer med systemgodkjente materialer.

Brann må vurderes separat fra varmeisolasjon. Mineralull er normalt ubrennbar og forbindes ofte med klasse A1 for relevante produkter. PIR har gode branntekniske egenskaper i mange dokumenterte systemer, men platenes ytelse avhenger av produkt, overflate, tykkelse, innfesting og hvordan hele takkonstruksjonen er bygget. Det er derfor ikke nok å se på en løs plateklassifisering. Brannkonseptet må bygge på dokumentasjon for den komplette oppbygningen, inkludert membran, tekking, gjennomføringer og eventuelle brannseksjoner.

En hybridløsning kan være et godt kompromiss. PIR kan legges som et sammenhengende ytre sjikt for å redusere kuldebroer og byggehøyde, mens mineralull brukes der brannmotstand, lyd eller systemdokumentasjon tilsier det. En slik løsning krever kontroll av kondensforhold, dampsperrens plassering, mekanisk innfesting og brannklassifisering. Det spennende er at riktig sjiktfordeling ofte gir mer enn bare lavere høyde: den kan også gjøre detaljene rundt parapet og gjennomføringer enklere å løse.

Slik velger du riktig takløsning for prosjektet ditt

Gesimshøyde bør avklares tidlig, før isolasjonstykkelse, falloppbygging og parapetdetaljer låses. Mål inn tilgjengelig høyde ved høyeste og laveste punkt, og vurder hvordan membran, beslag, snøfangere, dører og tekniske installasjoner påvirker totalen. En tidlig sammenligning av mineralull, PIR og hybridoppbygning kan redusere risikoen for omprosjektering og dispensasjonssøknad.

PIR er særlig aktuelt der millimeterne teller, men materialet skal ikke velges på lambdaverdi alene. Kontroller produktdokumentasjon, brannegenskaper, trykkfasthet, fuktforhold, skjøtetetting og kompatibilitet med takmembranen. Mineralull kan være det riktige valget når ubrennbarhet, lyd eller tilpasning rundt uregelmessige konstruksjoner veier tyngst.

1. Avklar høyder og krav: kontroller reguleringsplan, maksimal gesims, eksisterende nivåer og ønsket fall.
2. Beregn hele konstruksjonen: dokumenter U-verdi, kuldebroer, lufttetthet, fuktforhold og energiramme.
3. Velg brannstrategi: bruk dokumenterte systemer, og vurder om mineralull bør inngå i et hybridtak.
4. Detaljer overgangene: prosjekter parapet, sluk, dørterskler, beslag og gjennomføringer før materialbestilling.
5. Kontroller utførelsen: mål skjøter, innfesting, fall og tetting underveis, ikke først etter at membranen er lagt.

Den beste takløsningen er den som oppfyller energikravene uten å skape nye problemer i høyde, fukt eller brann. Når PIR brukes målrettet og mineralull inngår der egenskapene trengs, kan prosjektet få en slankere, lettere og mer gjennomførbar konstruksjon. Det gir bedre kontroll hele veien fra prosjektering til ferdig tak.
